涡流管是一种能方便产生出冷气流的设备，使用普通压缩空气就可正常工作，可瞬间将压缩空气分流成冷热两股气流，热气端出口处有一个可调旋钮， 可通过设定冷，热气流的比例来调节对应气流的温度与流量。其两端都是螺纹接口，对于某些特殊应用，可通过导管将气流输送至其它位置使用或回收。

1. 涡流管的特点：

        1.无需用电，仅通入压缩空气即可。可以在高温环境下工作。

        2.内部无制冷剂等化学物质，无任何摩擦部件，使用寿命长达10年以上。

        3.重量轻，不足300克，使用方便。

        4.Nex Flow涡流管整体材质为不锈钢，其内核心部件涡流发生器的材质为黄铜，其他同类产品普通采用的都是塑胶，长时间使用存在开裂，变碎的可能。

        5. Nex Flow涡流管内部所使用的密封O型圈，其材质为氟橡胶，其他同类产品普遍采用的都是丁腈橡胶。

        6.免维护，使用中只需注意好气源的过滤即可，即便气源洁净度不够，或者使用时间过久，内部发生了堵塞，拆开清洁维护也比较容易。

       7. 提供5年质保。

2.涡流制冷管工作原理：

         如视频：压缩空气喷射进涡流管后，气流以高达每分钟一百万转的高速度旋转着，沿着管内壁流向右端（即热气端），一部分气流通过控制阀流出，剩余的气流被阻挡后，在原气流内圈以同样的转速反向旋转并流向左边（即冷气端）。在此过程中，两股气流会发生热交换，内环气流（蓝色部分）温度变得很低，从冷气端流出，外环气流（红色部分）温度变得很高。热气端出气比例越高， 则涡流管冷气端气流的温度就越低，流量也相应减少。

3.涡流管性能参数：

       随着进气压力的变化，耗气量与性能表现也会相应变化，涡流管理想的工作压力为0.5～1MPa，最低压力要求为0.14 MPa。当进气压力为0.3Mpa及以下时，性能会较低， 冷气流的温度及流量大小可通过调节热气端阀门调节。热气端出气比例越高，则冷气端气流的温度就越低，流量也相应减少，一般冷气流量设置为总进气量的70％，气流温度降低30摄氏度，这种情况下效率最优。

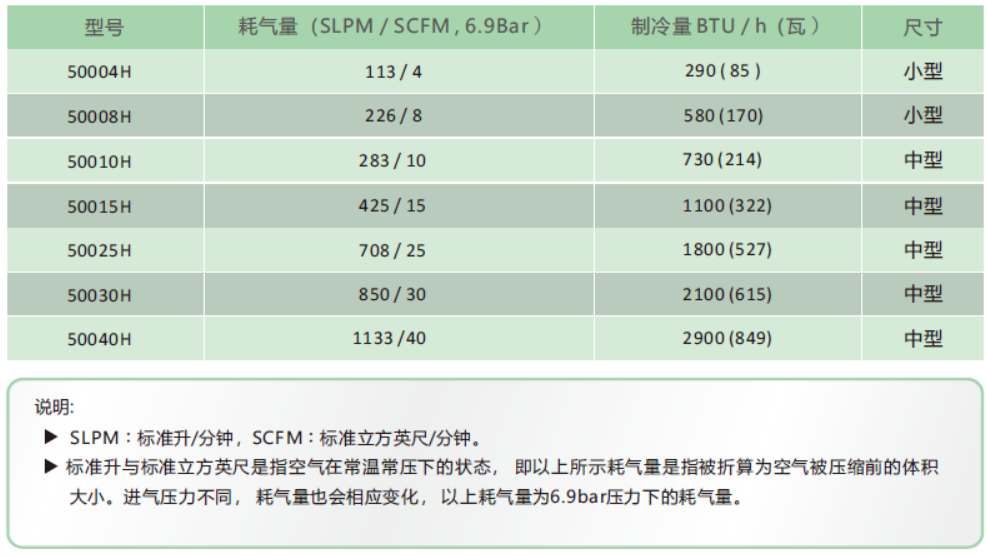

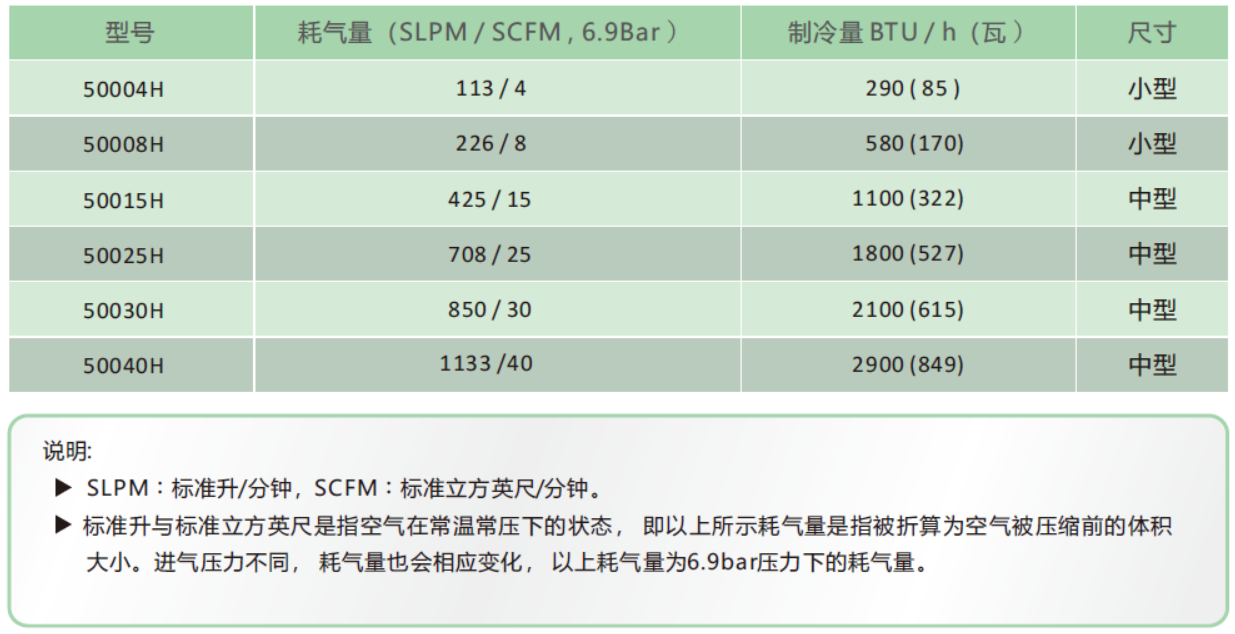

4.涡流管型号：

5.涡流管尺寸图：

6.涡流管应用示意图：

                               涡流管冷却摄像机外壳                                                                                    涡流管冷却产品部件

                         涡流管冷却传送带上的产品                                                                            涡流管冷却相机镜头

7. 配件: 万向软管，磁性底座，冷气端消音器等

（1）  万向软管：

          万向软管分为单头万向软管和双头万向软管，密封性良好，可直接接在涡流管冷器端上，通过万向软管将冷气吹向冷却点，调整好方向后， 万向软管会维持住该角度，方便吹扫。

（2）磁性底座：

        当使用涡流管时，可使用磁性底座吸在金属台面上，方便安装，并可任意移动。

（3）冷气端消声器：

     更多安装配件请参见:  安装配件

8. 产品测试视频

涡流管冷风温度测试， 测试型号：50015H
