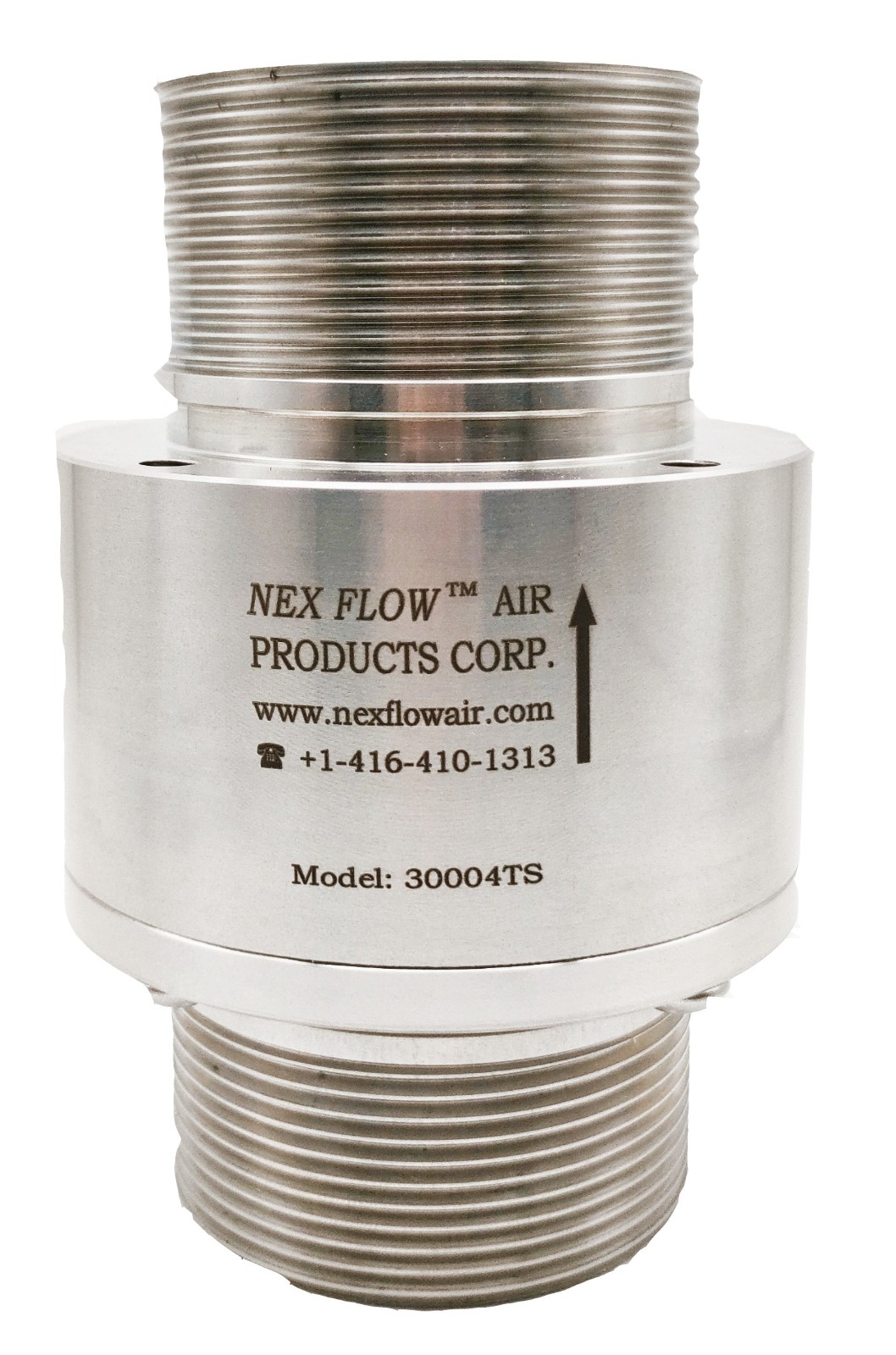

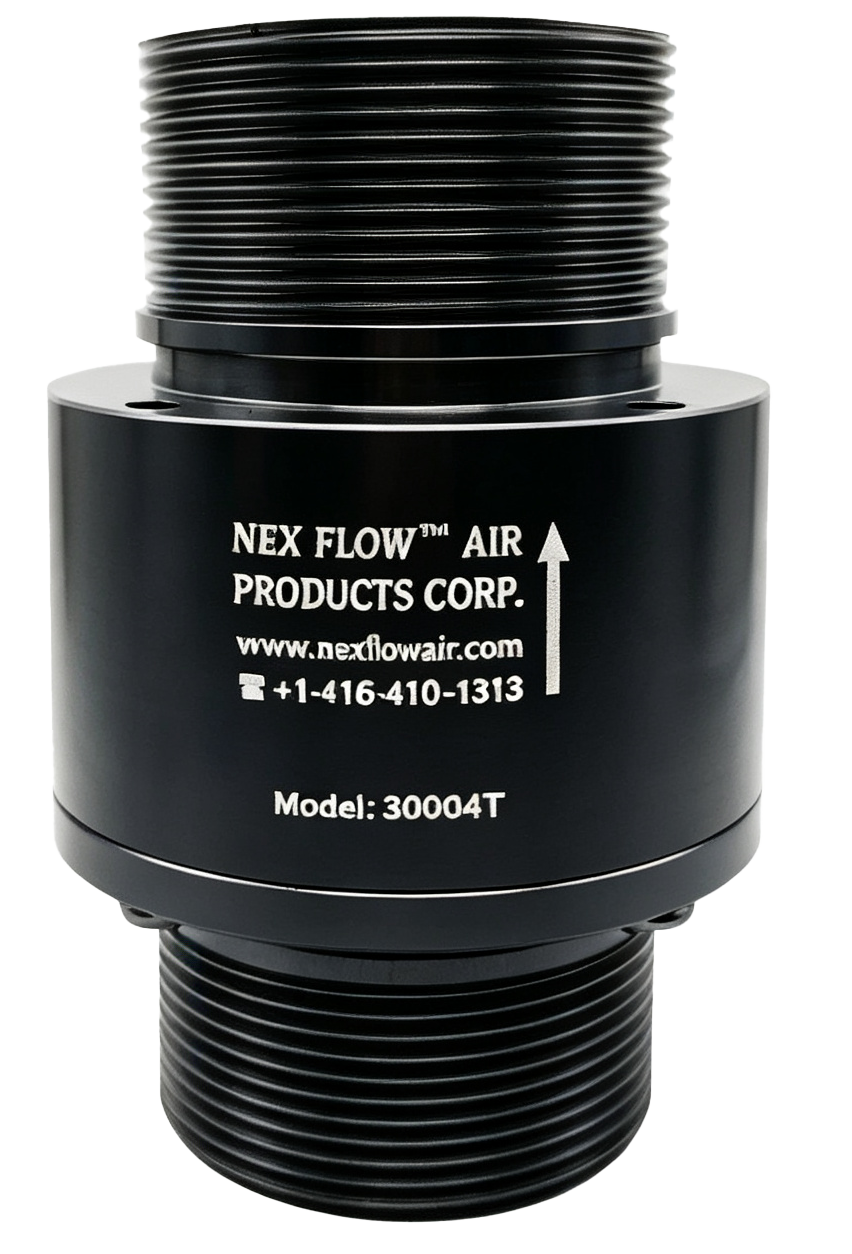

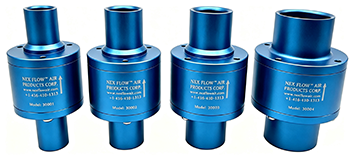

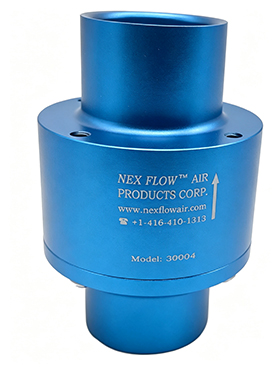

     气动输送器30004X-web.jpg               气动输送器30004S-web.jpg       30004TS-1103.jpg

1.工作原理:


    如图, 当压缩空气进入气动输送器后,通过内部的物理结构向右侧高速喷出,而在左侧形成高负压区,物料被吸入,随压缩空气一起吹向右端。采用这种气流输送的方式,输送启停和速度通过调整压缩空气的开关和进气压力来实现,非常易于控制。








2.气动输送器工作原理视频:









3.Nex Flow气动输送器的优势:

        1.气动输送器仅靠压缩空气驱动,使用安全,可于危险环境下使用。

        2.内部无任何磨损件,使用寿命长达10年以上。

        3.气动输送器的结构简单紧凑,体积小,便于安装,免维护。

        4.提供5年质保。



4.Nex Flow气动输送器材质:

       Nex Flow气动输送器的制造材质为铝合金或不锈钢,铝合金气动输送器在制造工艺上全部经过特殊表面处理,其表面硬度与不锈钢接近(带X的型号)。

       对于200摄氏度以上的高温及高腐蚀场合, 则应选用不锈钢气动输送器。

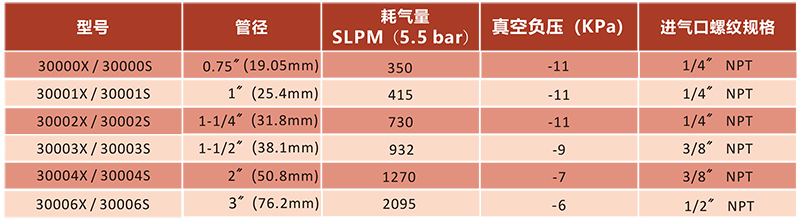

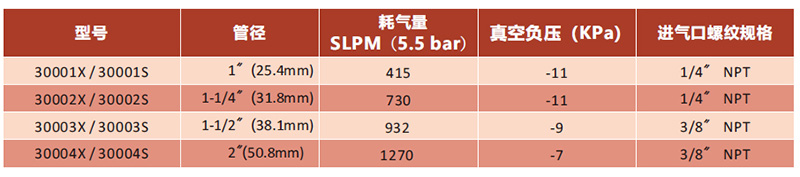

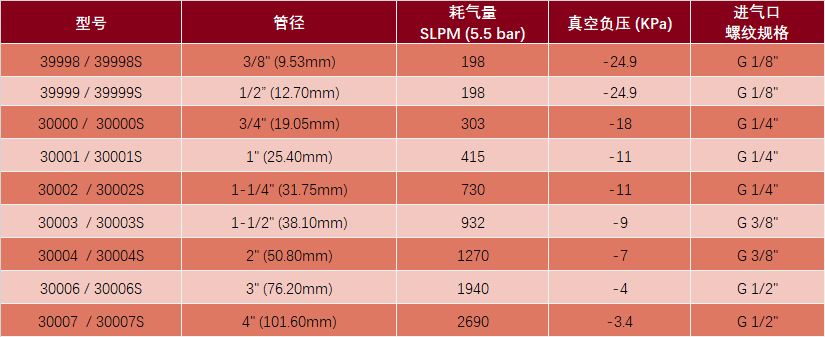

5.型号及耗气量参数:


铝合金气动输送器组合图-web.jpg        不锈钢气动输送器组合图-web.jpg







说明:

        1.带“X”的型号表示为铝合金,硬质阳极氧化处理,表面硬度和不锈钢接近。

        2.带“S”的型号表示材质为304不锈钢。

        3.带"TS"的型号表示带螺纹,材质为304不锈钢。

        4.耗气量SLPM(标准升/分钟),标准升是指空气在常温常压下的状态,即以上所示耗气量是指被折算为空气被压缩前的体积大小,为达到理想的效果,进气压力需维持在0.55MPa(5.5公斤)以上,随着进气压力的变化,耗气量也会相应变化。




6.气动输送器应用示意图:




        气动输送器2带文字的.gif                   气动输送器带文字的.gif

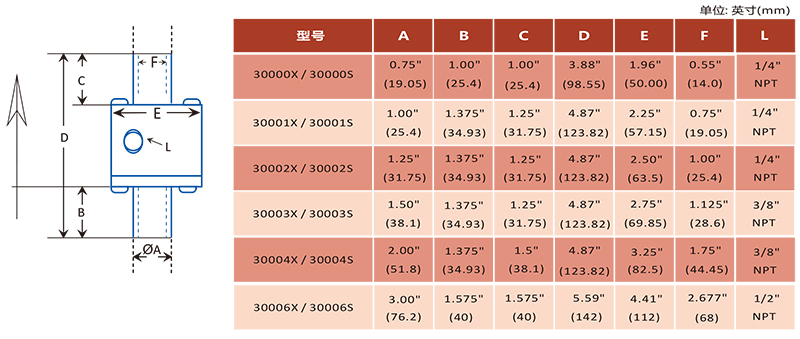

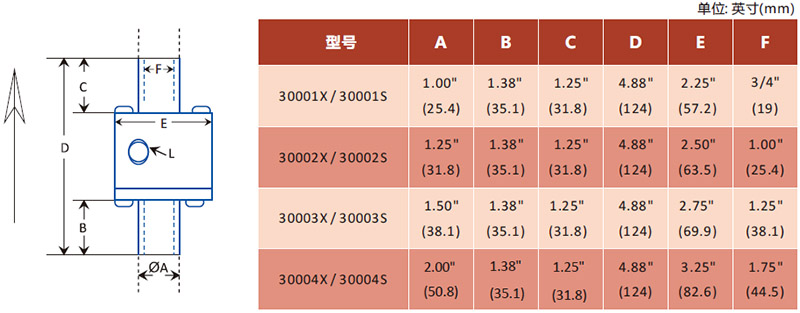

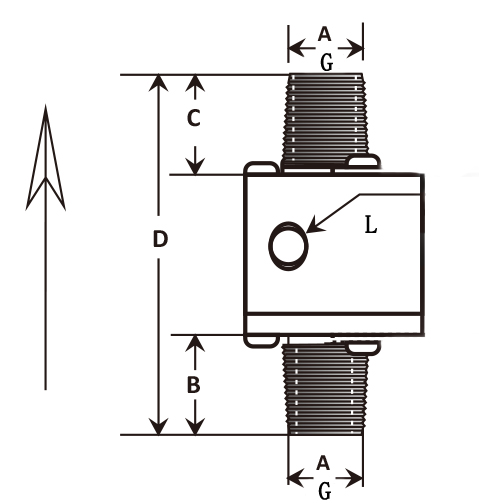

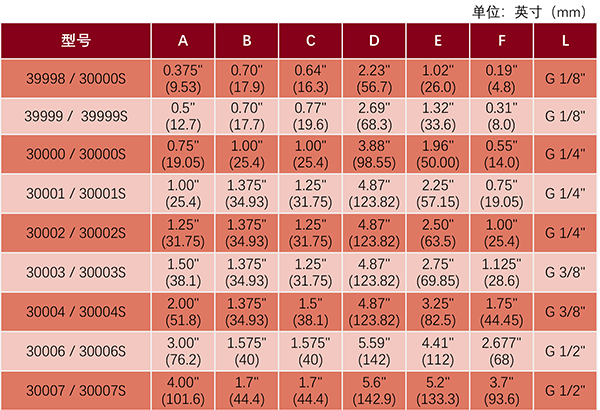

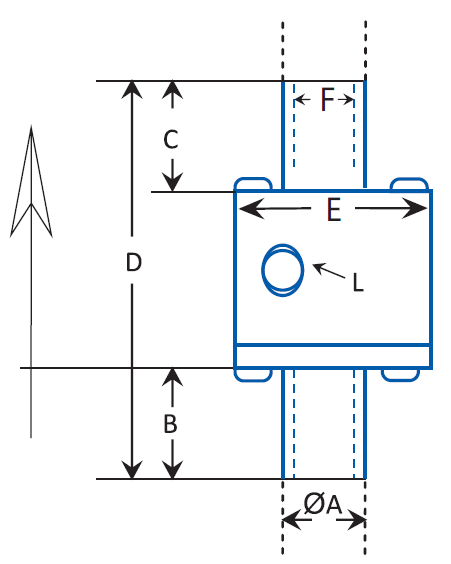

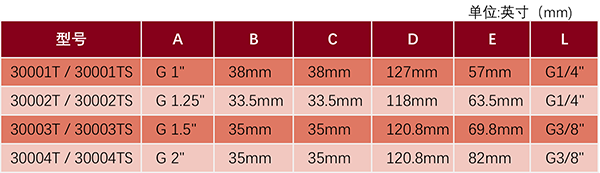

7.气动输送器尺寸图:




气动输送器 尺寸图.jpg







8.安装说明:

        安装时,气动输送器的两端都需接管道,并且气动输送器安装位置位于总输送管路中距吸入点1/4左右的位置。吸料侧的管长度越短,吸力会越强。例如,在输送塑胶粒的应用中,垂直输送高度为3m,则吸料侧的管长度为0.5m,出料侧管路的长度为2.5m。




9.扬尘处理方案:

        对于粉末等轻小物料的输送,由于物料随压缩空气到达目标桶后,压缩空气还有一些残留速度,往往会形成扬尘,可在目标桶上装一个口径约25~100mm的排气管,高度约1m,当物料进入目标桶后,通常会扬起0.5m高,然后落下,这样在该管子顶部再用过滤棉挡一下即可。如下图所示:




应用参考视频


1. 小橘子输送, 测试型号:30004S
