压缩空气喷头(小型空气放大器):


     压缩空气喷头又称作节气喷头,小型空气放大器, 可产生很强冲击力的气流,其引流空气能力为10倍左右,主要用于需要高冲击力吹除的场合,如吹除产品表面的毛刺、零件沟槽部分的水分、尘屑等。通常使用于吹扫面积比47000系列喷嘴更大一些的应用。


                         铝合金小型空气放大器                                                    不锈钢小型空气放大器




空气喷头(小型空气放大器)工作原理:


      如图,和常规空气放大器一样,当压缩空气通过其内部0.05~0.15毫米的环形可调窄缝后,向出口侧喷出,通过科恩达效应原理及空气放大器的特殊结构,吸气侧10倍左右的环境空气可被吸入,并与原始压缩空气一起向出气侧吹出。



视频介绍:







其它大口径空气放大器请参见:空气放大器



空气喷头(小型空气放大器)型号与技术参数:




说明:

  • 以上耗气量为进气压力在5.5kg,出风口间隙设定为0.05mm的情况下,每分钟的空气消耗量SLPM(标准升),SLPM(标准升)是指在常温常压下的状态,即以上所示耗气量是指被折算为空气被压缩前的体积大小。

  • 随着进气压力和出风口间隙的变化,耗气量也会相应变化。



空气喷头(小型空气放大器)尺寸图:






空气喷头(小型空气放大器)应用示意:



45002喷头安装在磨具上部, 将产品吹落的应用





 2寸扁喷嘴:


        2寸扁喷嘴适合于需要一定气幕宽度,且高冲击力的应用,如表面液体吹除、冷却等应用,常用出风口间隙有0.1mm、0.2mm、0.5mm等,材质为锌合金或316L不锈钢,可在恶劣工况下使用。




2寸扁喷嘴工作原理:


      压缩空气A进入扁喷嘴后,通过出风口B吹出,形成一个高速的气流薄片。依据科恩达效应原理及其特殊的结构,此薄片气幕将引流10到20倍的环境空气C,而形成一面薄薄的高强度、大气流的冲击气幕,气幕强度非常均匀。



2寸扁喷嘴应用实例:


   2寸扁喷嘴应用实例.gif         2寸扁喷嘴应用实例.gif

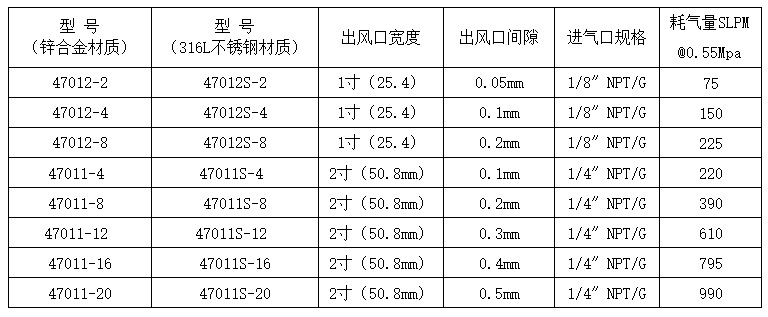

2寸扁喷嘴型号及参数:



      1. 出风口间隙大小是由内部的垫片厚度所设定,间隙越大,吹扫力越强,同时耗气量和噪音也相应增大;

      2. 进气口螺纹规格:NPT 或 G 可选。


2寸扁喷嘴优势:

       1.Nex Flow喷嘴内部用以产生气幕宽度的垫片的材质为不锈钢,并且内部无任何可移动部件和可磨损部件,产品使用寿命长达10年以上。

        2.工作噪音低,满足国际OSHA环境噪音标准要求。

        3.耗气量只有传统吹气管的1/5。

        4.质保期5年。

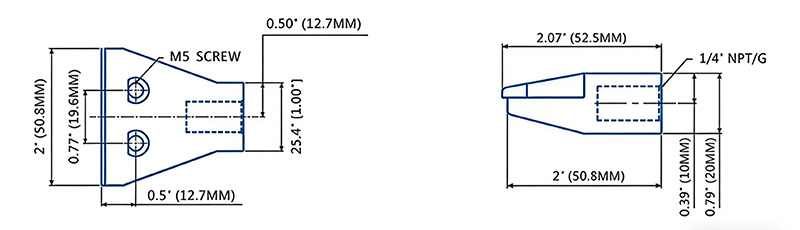

2寸扁喷嘴外形尺寸:










应用参考视频:


1. 小型空气放大器吸力测试, 测试型号:45004




2. 空气放大器吹扫力测试, 测试型号:40001,45002




3. 2寸扁喷嘴吹扫力测试, 测试型号:47011-4,8,12,16
