空气放大器的作用与抽风机和吹风机类似，利用科恩达效应原理，通过消耗一小部分压缩空气，引流数十倍的环境空气，形成一侧吹，另一侧吸的功能区，适用于废气粉尘烟雾吸除，水分吹除干燥，吹风冷却等应用。
Nex Flow空气放大器分为可调空气放大器和标准空气放大器两大类。
1.空气放大器工作原理：
如图，当压缩空气通过其内部0.05～0.15毫米的环形可调窄缝后,向出口侧（左侧）喷出， 通过科恩达效应原理及空气放大器的特殊结构，吸气侧（右侧）最大25倍的环境空气可被吸入，并与原始压缩空气一起向出气侧吹出。用于废气烟雾、粉尘气体的吸除处理，以及吹风冷却降温、水分吹除等应用。
可调型空气放大器的环形窄缝②是可调的，其调节范围为0.05～0.15毫米，可调节间隙大小来改变进气量的大小，以适应不同应用的需求，间隙设置完成后，将固定环⑤旋紧固定住即可。
标准空气放大器的环形窄缝②是采用一个标准厚度0.05mm或0.08mm的垫片来产生此间隙，配有安装法兰孔用于固定安装。
2.Nex flow空气放大器介绍视频：

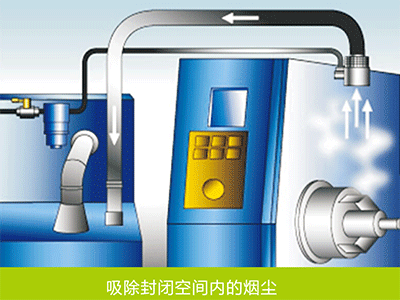

3.Nex Flow空气放大器应用示意图：
AM40标准空气放大器用于吸除高温水蒸气 40001可调空气放大器吸除加工中的碎屑

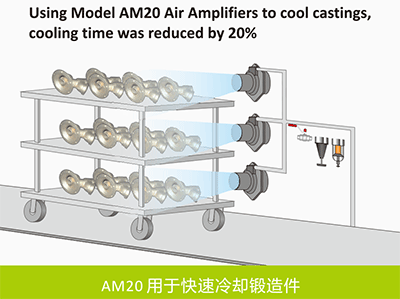

AM20冷却铸件，冷却时间缩短20% 40002S冷却传送带上的钢锭

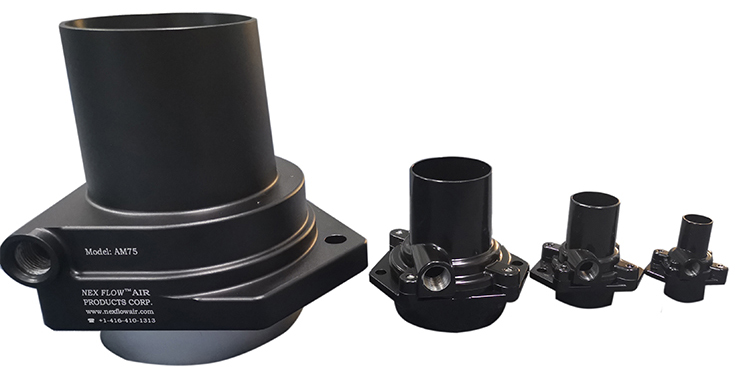

4.产品图片：
5.Nex Flow空气放大器的优势：
1.空气放大器为纯机械构造，非电器设备，仅靠压缩空气驱动，使用安全，可于危险环境下使用。
2.内部无任何磨损件，使用寿命长达10年以上。
3.空气放大器的结构简单紧凑，体积小，便于安装，免维护。
4.可调空气放大器带有调节刻度指示，间隙设置可非常精确。
5.提供5年质保。
6.Nex Flow空气放大器材质:
1.可调型空气放大器的制造材质为铝合金或不锈钢。
2.标准空气放大器材质为锌合金。

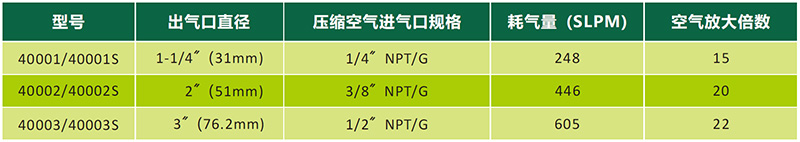

7.可调型空气放大器型号与技术参数:
说明：
1.不带“S”的型号表示材质为铝合金，带“S”的型号表示材质为304不锈钢。
2.以上耗气量为进气压力在5.5kg，出风口间隙为0.05mm状态下的耗气量SLPM（标准升/分钟），标准升是指空气在常温常压下的状态，即以上所示耗气量是指被折算为空气被压缩前的体积大小。
3.随着进气压力的变化，耗气量也会相应变化。

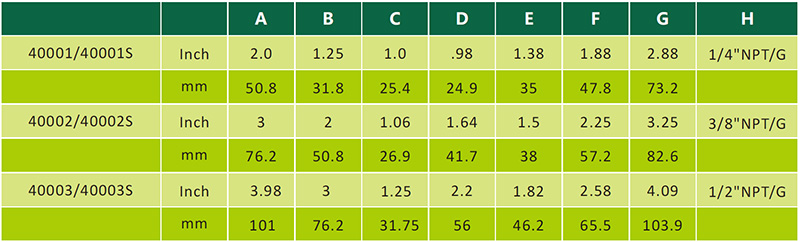

8.可调型空气放大器外形尺寸:
9.小型空气放大器：
Nex Flow可调型空气放大器还特别有一种小型空气放大器45001/45002，小型空气放大器可产生很强冲击力的气流，其引流空气能力为10倍左右，主要用于需要高冲击力吹除的场合，如吹除产品表面的毛刺、零件沟槽部分的水分、尘屑等。
出气口内径：6.3mm/9.5mm/12.5mm
出气口外径：18.4mm
吸气口外径：25mm
总长度：53mm
进气口规格：1/8″NPT
详细资料请参见：压缩空气喷头，扁喷嘴
10.配件:

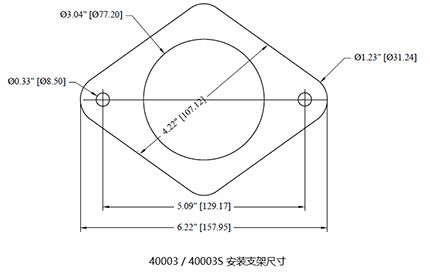

可调型空气放大器安装支架（标配）：
使用配套的选配件安装支架，可以很容易的安装和固定，安装时先将固定环（有花纹的那个环）取下，套入安装支架后再将固定环旋紧。如图：
喇叭型吸入罩（选配件）：
对于40002或AM40型空气放大器，在应用于吸入应用时，可选择安装喇叭吸入罩，这样可加大吸入面积，如图所示：
11.标准空气放大器型号与技术参数：
注:
以上耗气量为进气压力在5.5kg状态下的耗气量SLPM（标准升/分钟），标准升是指空气在常温常压下的状态，即以上所示耗气量是指被折算为空气被压缩前的体积大小。
空气放大器除用作吹除应用外，AM40和AM75还常用作吸除应用，吸入侧真空度很高，可用于烟雾、粉尘的吸除。
单位:mm
（备注：详细精确尺寸请参见：图纸下载 ）
AM10空气放大器：
AM20空气放大器：
AM40空气放大器：
AM75空气放大器：
AM40截面图：
AM75截面图：
12.气路分配器（安装选配件）：
可将主气管过来的压缩空气分成几条支气管，便于安装。
更多安装配件请参见: 安装配件
应用参考视频：
1. 空气放大器吹扫力测试， 测试型号：40001，45002
