       Nex Flow Ring-Blade™ 气环擦洗器(环形风刀)是专门为管道、电缆,各种型材等产品提供连续吹除、干燥或冷却的设备。根据科恩达效应原理,通过消耗少量的压缩空气,在引流30倍的环境空气后,形成均匀的360度圆锥形气流环,能快速吹除通过环中的管道、电缆等产品上的污物、水的物质。

       相对环形钻孔管和环状喷嘴结构的系统,耗气量更低,也更易于安装和维护。

纳克斯( Nex Flow)环形风刀-1.gif






1.环形风刀工作原理:


      如图,压缩空气A进入环形风刀后, 通过内部0.05毫米的环形间隙吹出, 形成一个高速的薄气流环。通过科恩达效应原理及风刀特殊的构造,此薄片气流环将引流30倍的环境空气B,而形成一个高强度的360°锥状冲击气流顺着产品的管装表面C高速流动, 通过强剪切力将管件表面的水分或灰尘吹走。





2.环形风刀视频:












3.Nex Flow环形风刀材质:

         Nex Flow环形风刀材质为铝合金或不锈钢,铝合金材质环形风刀经过表面阳极氧化处理,其抗腐蚀能力和表面硬度大大提高。不锈钢材质环形风刀材质为304不锈钢。



4.Nex Flow环形风刀气幕锥度:




5.Nex Flow环形风刀特点:

        1.无电器件、无活动件,免维护,安装简便。

        2.设计为两个半圆型组件的链接形式,易于打开和闭合。

        3.引流30倍环境空气,大流量、强冲击力、低噪音。

        4.纳克斯(Nexflow)环形风刀提供5年质保, 随货赠送进气口快插接头。

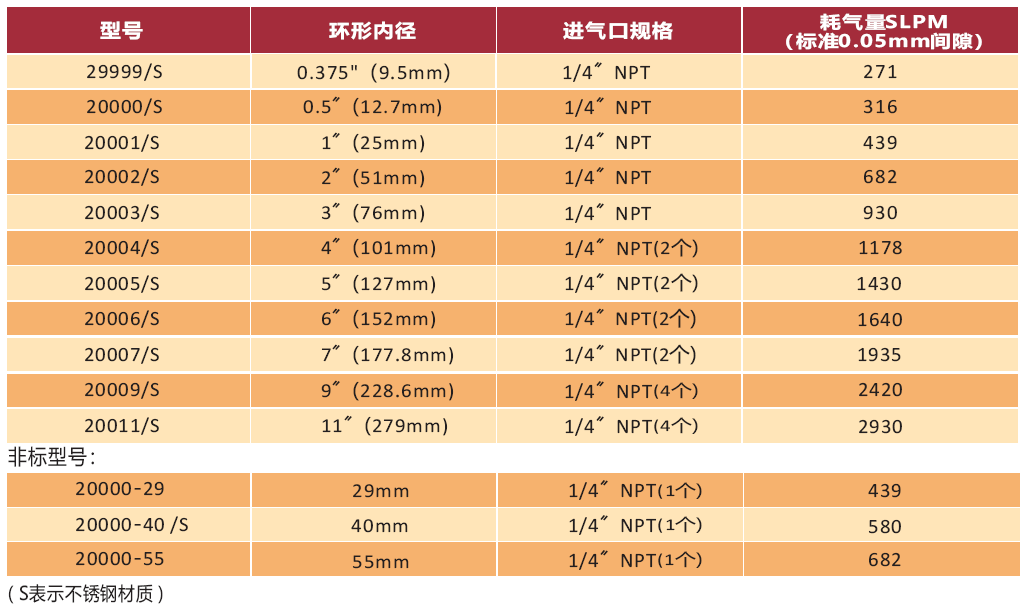

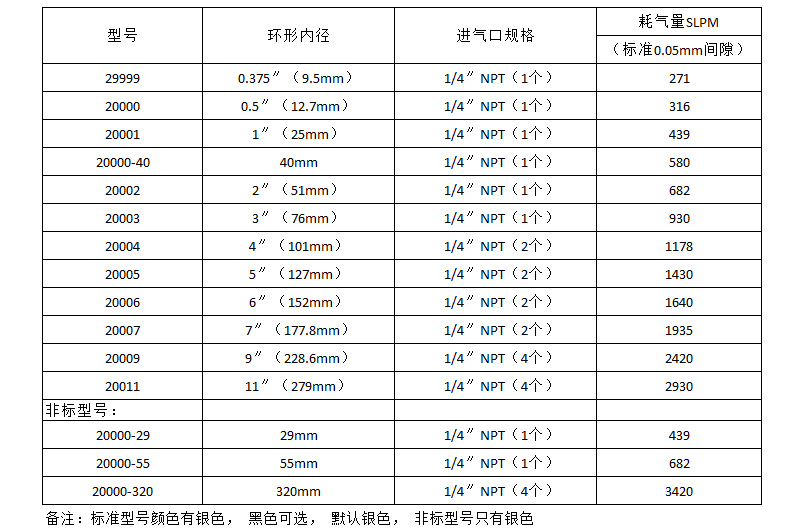

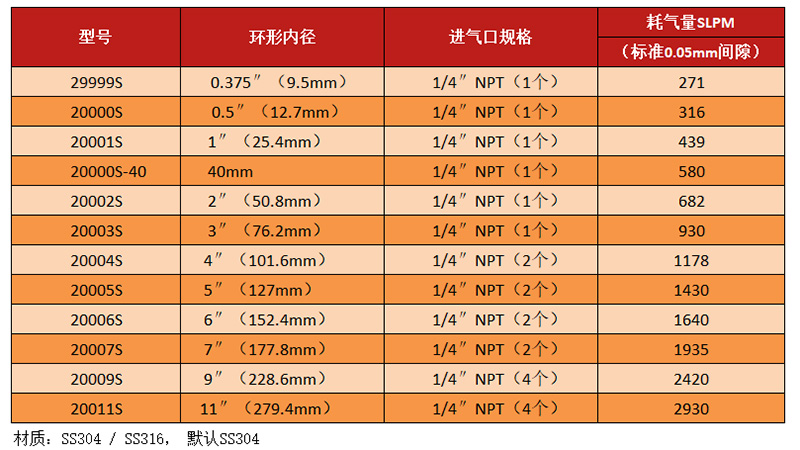

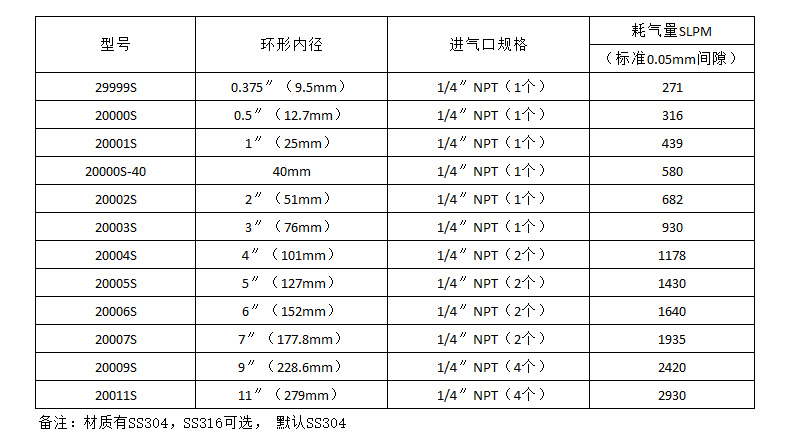

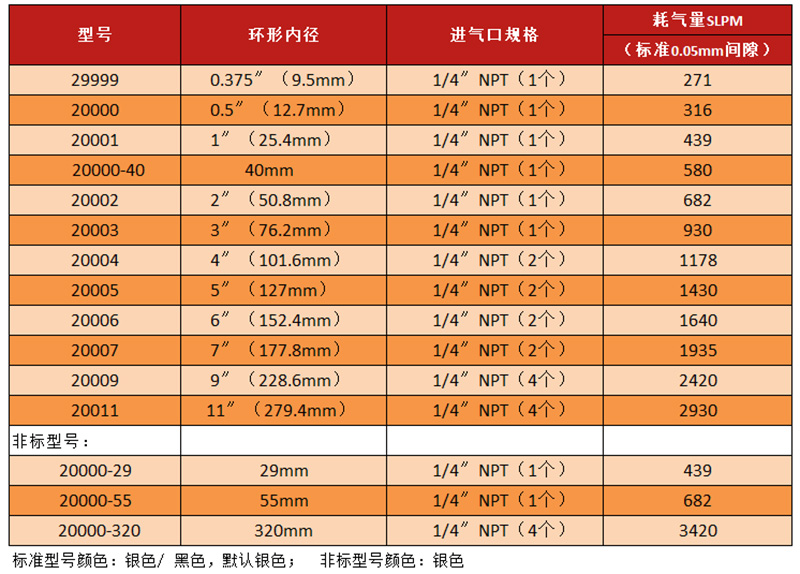

6.Nex Flow环形风刀型号:


环形风刀型号尺寸图

 ( S 表示不锈钢材质)

 说明:

  •  如果是应用于吹水应用,为达到理想的效果,进气压力建议为0.55MPa或以上,下图为在该进气压力下耗气量参数。随着进气压力的变化, 耗气量也会发生相应变化。

  • SLPM(标准升/分钟)是指空气在常温常压下的状态, 即以上所示耗气量是指被折算为空气被压缩前的体积大小。

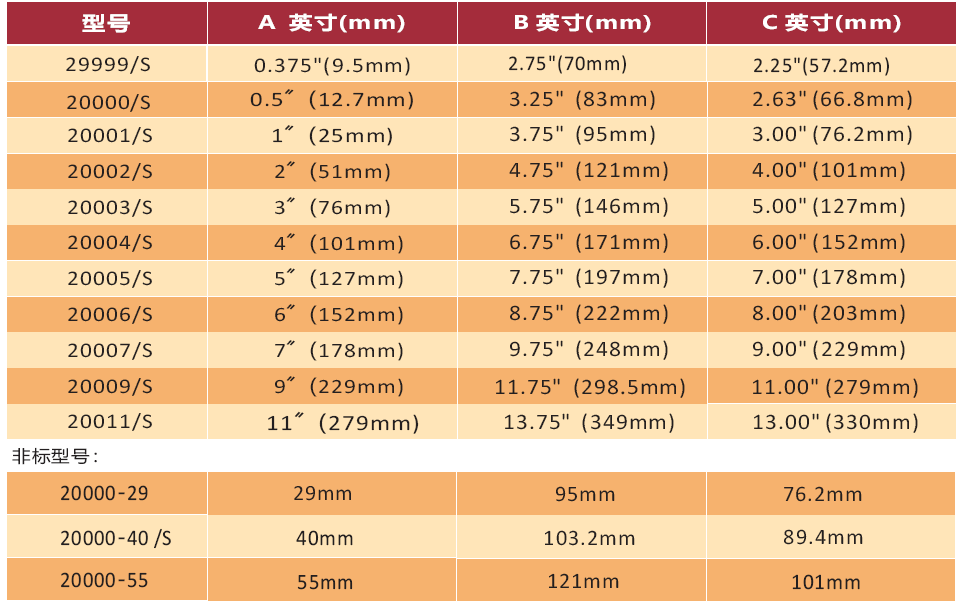

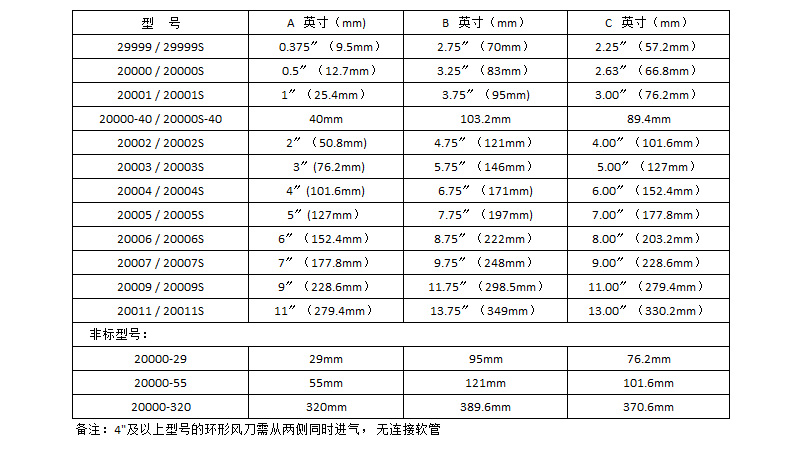

7.环形风刀尺寸:





环形风刀尺寸图


              备注: 4"及以上型号的环形风刀需从两侧同时进气, 无连接软管
