        手动节气喷枪是一种主要应用于工业环境整理的手动工具,具吹除和吸除两种工作模式,可方便切换。



1.节气喷枪(真空吸除抢)工作原理:



       少量压缩空气A进入节气喷枪,经过开关B后,通过气流方向控制器(即图中所示的Generator)向一侧高速流动,在另一侧产生出强力真空,12倍左右的环境空气会被吸入,并与压缩空气一起向出气侧喷出。

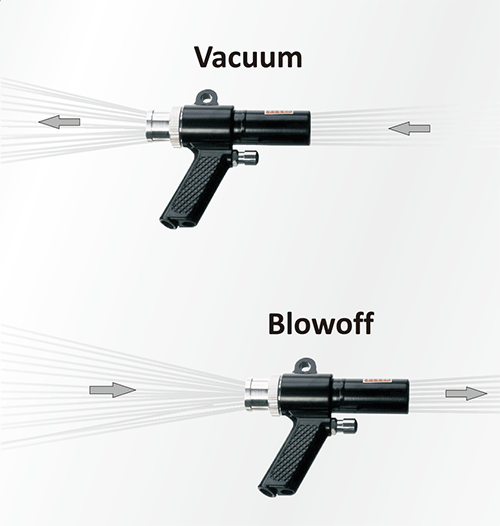

        通过改变气流方向控制器(Generator)的方向,可使气流向前或向后吹出,即可完成吹除和吸除这两种工作模式的切换。


备注:

       对于某些不需要手动开关的应用,应选择“气动输送器”,其工作原理相同,但气动输送器没有开关和手柄。




工作原理动画视频:





2.手持式节气喷枪优点:

       1.可大幅节省压缩空气用量,经常使用的话,往往只需要几周时间,就可收回购置成本。

        2.内部无可移动部件,产品使用寿命长。

        3.工作噪音低。

        4.吹除和吸除模式可方便切换。

        5.手动节气喷枪顶部有一个圆孔,可方便的挂在机床或工具架上。




3.手持式节气喷枪参数:



说明:

        1.以上耗气量为进气压力5.5kg状态下的耗气量SLPM(标准升/分钟),标准升是指空气在常温常压下的状态,即以上所示耗气量是指被折算为空气被压缩前体积大小。

        2.随着进气压力的变化,耗气量也会相应变化。



4.手持式节气喷枪(真空吸除枪应用):


       节气喷枪在吹除模式下,可应用于吹除清洁,吹风冷却,吹风干燥等用途。由于节气喷枪引流了12倍的环境空气,即可提供强大的气流冲击力,又可大幅增加气流量而节气,其口径远大于普通的空气喷枪,吹扫效率大大提高,并且可大幅度节省耗气量。

       节气喷枪在吸除模式下,被切换成高效的强力真空枪,可被作为气动清洁枪,碎屑吸除枪使用,在5.5kg的进气压力下,真空度可达到-7KPa,应用于吸除加工中心、车床、锯床、钻床、磨床等机械加工设备的工作区域,和孔穴沟槽等部位的粉屑,以及吸除控制箱内部电路板上的粉尘等应用。吸除的粉屑灰尘等即可用选配的过滤袋收集,也可用选配的软管导向一个回收箱。



节气喷枪(真空吸除枪)电控柜清理应用示意.gif       节气喷枪(真空吸除枪)将滚珠转移至物料桶应用示意.gif

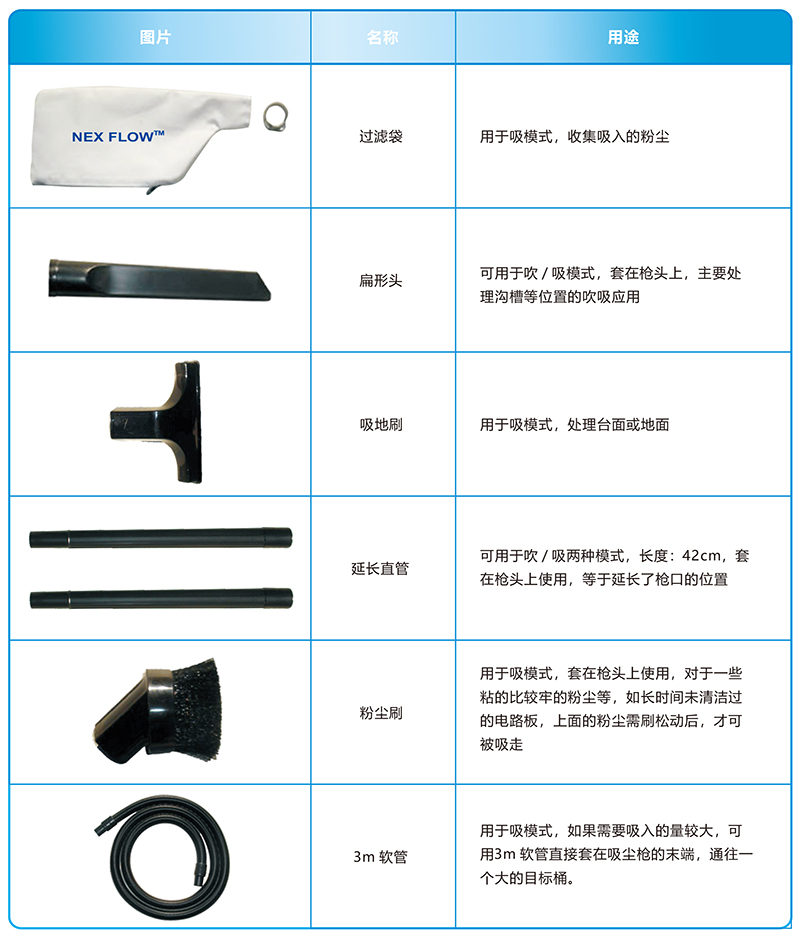

5.真空吸除枪选配部件:
