       如何实现机箱/机柜、电控柜等工业现场的控制柜降温与制冷散热是一个大问题,打开柜门,用风扇吹和安装机柜空调等散热措施也会有很多的不足之处。在有压缩空气供应的条件下,Nex Flow机箱机柜冷却器是一个低成本的完美解决方案。







1. Nex Flow机柜冷却器特点:

     1. 纯机械结构,304 / 316 不锈钢材质,非电气设备,内部无化学物;

     2. 体积小,重量不超过1公斤,接入气源便可工作;

     3. 内部无任何活动件、无磨损,免维护,使用寿命很长,一般都在10年以上;

     4. 非常易于安装,只需在柜体上开个直径27mm的小孔即可;

     5. 提供5年质保;

     6. 防护级别:NEMA12(IP54) / NEMA4(IP66)。




2.机箱冷却器工作模式动画:





3.机箱冷却器工作原理:

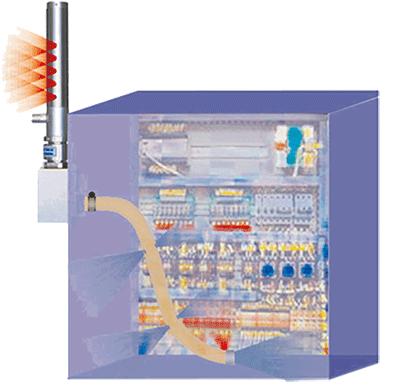

          Nex Flow机箱机柜冷却器的核心为涡流管,如右图:(F)是机柜的柜壁,在柜壁上开个小孔,将机箱冷却器插入, 并用随附螺母固定好。

          压缩空气由(A)进入机箱机柜冷却器内部的涡流管后,涡流管将压缩空气分流成热气流(B)和冷气流(C),热气流经过消音器后通过外壳(D)上的20个小孔排出,冷气流(C)进入柜内, 经过冷气分配单元(G)上的很多个小孔(H)排出,让冷气均匀的分布在柜内,冷气分配单元的末端是一个消声器(I),排出最后剩余的冷气,同时降低冷气流的噪音。

       由于持续的冷风吹入,柜内存在微弱正压,柜内被置换出来的热气经过机柜冷却器的内置排气口由(E)排出。而外界气体与粉尘则无法进入柜内。


4.柜内温度控制:

       压缩空气在经过机箱冷却器后,形成冷气流被导入机柜进行降温,可通过一个普通调压阀, 调节总进气量的大小即可方便调节柜内的温度。

        如果需要对柜内温度进行恒温控制,可加装温度控制部分,包括电磁阀、温度控制器和温度测量探头(温度控制器先设定好柜内目标温度的上限和下限, 通过电磁阀来开启和关闭供气)。

        很多情况下,通过合适的选型,是不用加装温控部分的,压缩空气实际流量的70%被转换成为5~10℃的低温气体吹入柜内制冷。当柜子的需散热量热量与冷气流的制冷量达到平衡时,柜内温度不会再变化 。

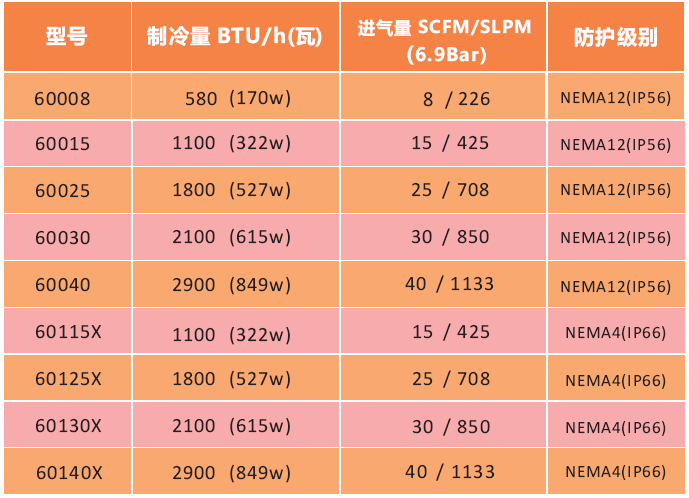

5. Nex Flow机箱冷却器型号与参数:



( 备注:机箱冷却器材质为不锈钢 304 或316 可选, 默认为304不锈钢 )

 说明:

  1. SCFM:标准立方英尺/分钟            SLPM:标准升/分钟

   2. 标准升与标准立方英尺是指空气在常温常压下的状态,即以上所示耗气量是指被折算为空气被压缩前的体积大小。进气压力不同,耗气量也会相应变化,所示耗气量为6.9bar压力下的耗气量。





     选型原则是根据柜子实际的需散热量,找到最接近其制冷量的机柜冷却器型号。 具体步骤如下:

        1. 首先计算出机柜内所有电气设备的耗电总功率,再然后按大致10%的发热量计算出其总的发热功率。

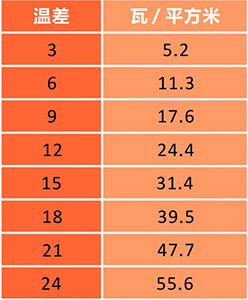

        2. 计算出机柜的总表面积,依照最高环境温度与机柜内目标温度差值,按表折算出机柜从环境中的吸热功率。(变频器的发热功率按4%估算)

        3. 将电气发热总功率加上机箱吸热总功率后,得到需制冷的总功率,对照机箱机柜冷却器型号表,按上限选择相应的型号。


         例如:一个电控柜,柜内为PLC,开关等弱电控制设备,总耗电功率估算为800w, 柜体尺寸为2m*1.5m*0.7m,柜外车间环境温度夏天最高40℃, 希望柜内温度为32℃左右。

        1. 柜内电气发热功率约为:800*10%=80w

        2. 柜体表面积为10.9平方米,柜体从环境中的吸热功率为:10.9*17=175w

        3. 总的需散热功率为:80+175=255w

        4. 对照型号表,应选择60015型机箱冷却器。




7.机箱冷却器安装及尺寸:





安装注意事项:

        1.由于压缩空气中普遍含有水分,所以需确保在使用前的过滤处理,以防损坏机柜内设备。

        2.为保证供气量,需采用∮12mm气管供气(随货的接头也是接外经12mm的快插接头),进气压力最好能在0.5Mpa以上。

       3.为保证良好的制冷效果和节约能源, 柜体应尽可能的密封, 以防止内外冷热气流发生大的对流,而影响制冷效果。


8.冷气流分配单元:


         如图,柜内冷气分配单元为2m长的胶管,配有固定夹,末端为一个小消音器, 将胶管通过固定夹布置在机柜内壁上, 在发热量大的部位多开一些排气孔,发热量少的部位少开一些,以让冷气可以均匀的分配在柜内。



9.侧面安装座(选配件):

        安装时,机柜冷却器需装在机柜的顶部,以便于柜内的热气流能顺畅的置换出去, 如果顶部不可安装,也可以通过一个侧面安装座安装在机柜的侧上部。如图:








10.参考视频:

机柜冷却器如何安装在正压柜上:
