压缩空气喷嘴


           47003-web.jpg                               M120-2-小图-3.jpg


工作原理:

加拿大纳克斯(Nex Flow)空气喷嘴工作原理.gif

如图,当压缩空气进入后,通过一圈小孔喷出,依据科恩达效应原理,气流顺着导锥面流出,约10倍的环境空气 可被带入,并与原始压缩空气一起向出气侧吹出。可产生很强冲击力的气流,主要用于需要高冲击力的单点吹除应用,如吹除产品表面的毛刺、零件沟槽部分的水分、尘屑等。

47000系列喷嘴为通用性小型喷嘴,可适用于大多数工况下的吹扫需求,M120系列喷嘴为强力型喷嘴, 可适用于较大区域及管道内壁等长距离的吹扫。



特点:

    节气喷嘴连在喷枪上-web.jpg         节气喷嘴产品特点.gif



  • 纯机械结构,内部无任何磨损件,使用寿命长达10年以上

  • 风力强劲,耗气量为开口管的10%左右, 噪音降低约10~20dBA

  • 安全性满足国际标准OSHA 1910.242(b)

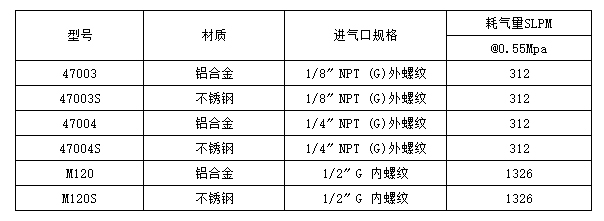

型号与参数:


           说明: SLPM(标准升/分钟)是指空气在常温常压下的状态,即折算为空气被压缩前的体积大小。











微型喷嘴


      微型喷嘴结构紧凑,中间圆孔,四周对称槽口,能安装在很多机器设备中,气流集中,可大幅降低噪音和压缩空气消耗量。





型号与参数:





微型喷嘴选配件:




节气喷枪



       节气喷枪是将NexFlow空气喷嘴集成在一个普通的喷枪上,可很大程度的降低原喷枪的噪音和耗气量,大幅提升其性能。

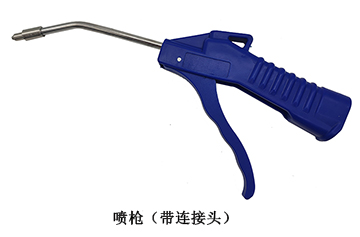

        标准型节气喷枪

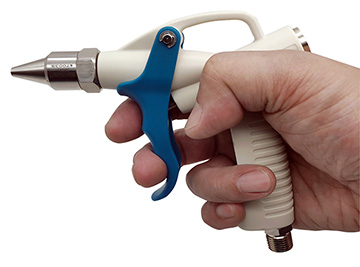

      加强型节气喷枪





应用参考视频:


1. 节气喷嘴装在喷枪上吹扫力测试, 测试型号:47002B,47003S



2. M120喷嘴吹扫力测试



3. 47003喷嘴和气管直吹方式下的耗气量和噪音对比测试
